阀门和低温部件
超低温和高压领域的技术标杆
| 产品类别 | 产品名称/型号 | 关键特点 | 应用领域 |

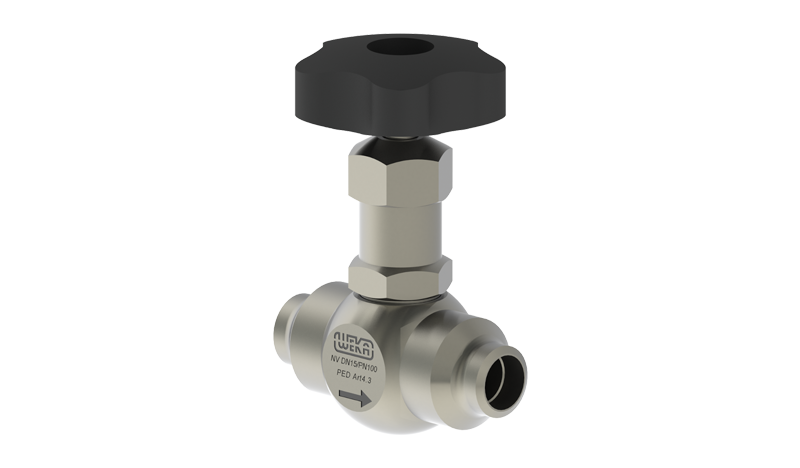

| 高压阀门 | 高压针阀 (NV) | DN4-DN15, PN110/420；温度范围：-200°C 至 +100°C；端头：焊颈、螺纹或对接焊；密封：聚四氟乙烯或石墨压盖包 | 支线连接、仪器接口、清除系统；适用气体：氮气、空气、氩气等；低温环境（低至 -250°C） |
| 高压针阀 - 氧气系列 (CNV) | DN8-DN15, PN80-110；温度范围：-196°C 至 90°C；端头：对接或承插焊；密封：石墨压盖包带 BAM 防护材料 | 支线连接、仪器接口、清除系统；适用气体：气体和液氧；需纯净气体清洗程序 | |
| 高压工艺阀 | DN6-DN25（PN420）、DN6-DN50（PN280）、DN6-DN100（PN100）；手动或气动提升阀杆；阀座可互换；密封：弹簧式 PTFE V 形环和 O 形环双重密封；防井喷结构；温度范围：-250°C 至 +50°C | 工艺调节阀；适用气体：氮气、空气、压缩天然气、液化天然气、氦气、氢气；低温环境（低至 -250°C） | |
| 高压氢气阀门 | DN6-DN25, PN640；手动或气动提升阀杆；阀座可互换；密封：弹簧加载 PTFE V 形圈和 O 形圈双重密封；防井喷结构；温度范围：-250°C 至 +50°C | 工艺调节阀和安全切断阀；适用气体：高压气态氢；低温环境（低至 -250°C） | |
| 1000bar 阀门 | DN6-DN15, PN1000；手动或气动提升阀杆；阀座金属密封；密封：2 个弹簧加载 PTFE V 形圈双重密封；防井喷结构；温度范围：-250°C 至 +50°C | 工艺调节阀；适用气体：高压气态氢；低温环境（低至 -250°C）；已验证氢气操作安全性 | |

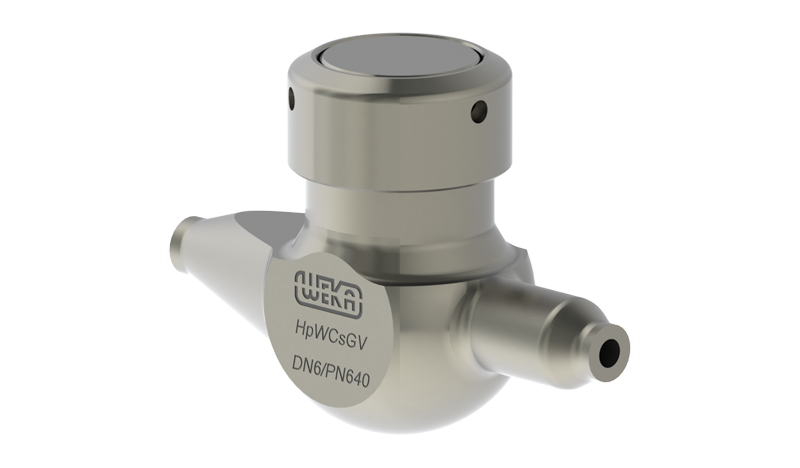

| 高压止回阀 | DN6-DN25, PN640；单向阀设计；阀座可互换；温度范围：-50°C 至 +50°C | 工艺调节阀和安全切断阀；适用气体：高压气态氢 | |
| 低温阀门 | 低温无顶阀 | DN20-DN80（可更大）, PN25；手动或气动提升阀杆；阀座可互换；密封：波纹管或四环密封阀杆；温度范围：-271°C 至 +50°C | 工艺阀；适用气体：氮气、空气、氧气、氩气等；安装位置：真空绝热阀箱内或外 |
| 低温四环密封阀门 | DN6-DN150（可至 DN300）, PN25；手动或气动提升阀杆；阀座可互换；顶部装载设计；密封：四环密封阀杆；温度范围：-271°C 至 +50°C | 工艺阀；适用气体：氮气、空气、氧气、氩气等；安装位置：真空绝热阀箱内或外；可焊接在真空隔热阀盒上 | |

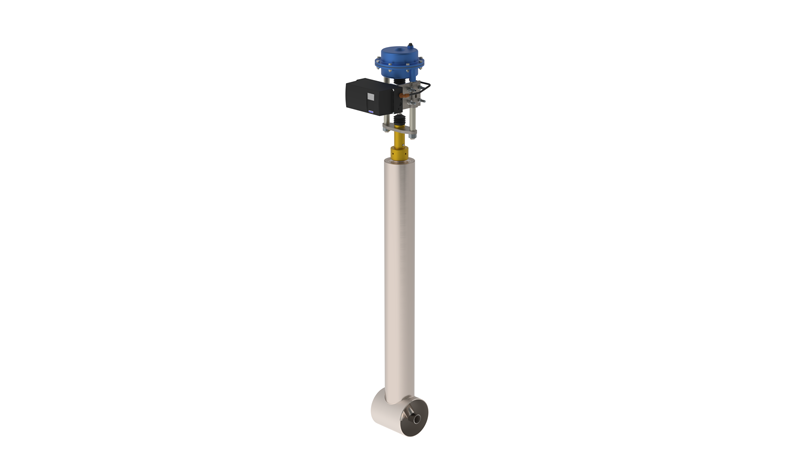

| 低温波纹管密封阀门 | DN6-DN150（可至 DN300）, PN25；手动或气动提升阀杆；阀座可互换；顶部装载设计；密封：波纹管环密封阀杆；低热负荷；温度范围：-271°C 至 +50°C | 工艺阀；适用气体：氦气、氢气；安装位置：真空绝热阀箱内；林德和AirLiquide氦气液化器的标准解决方案 | |
| 温波纹管密封阀门 | DN6-DN150（可至 DN300）, PN25；手动或气动提升阀杆；阀座可互换；顶部装载设计；密封：波纹管环密封阀杆；温度范围：-271°C 至 +50°C | 工艺阀；适用气体：氦气、氢气；安装位置：真空绝热阀箱外；林德和AirLiquide氦气液化器的标准解决方案 | |
| 低温双密封阀门 | DN6-DN150（可至 DN300）, PN25；手动或气动提升阀杆；阀座可互换；顶部装载设计；密封：双密封（波纹管和O形圈或双波纹管）；防松连接；温度范围：-271°C 至 +50°C | 工艺阀；适用气体：亚大气层氦、氘、氚；安装位置：真空绝热阀箱外 | |
| 低温特殊设计阀门 | 包括3/2通低温阀、带外部电子元件的阀、组合式截止阀和止回阀、紧凑型气动阀、带氦气执行机构的阀；温度范围：-271°C 至 +50°C | 工艺阀；适用场景：高磁场或辐射环境、真空绝热阀箱外；特殊应用如氦气执行 | |

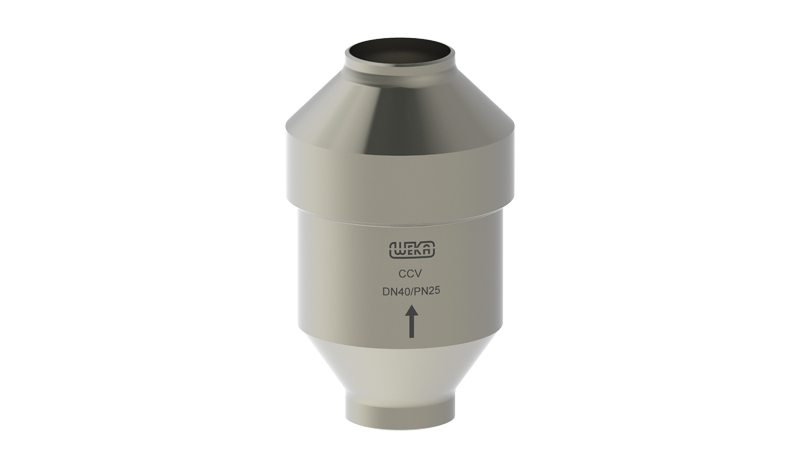

| 低温组件 | 低温止回阀 | 尺寸 DN6-DN200, PN25/PN40；低开裂压力；温度范围：低温适用 | 回收管路止回阀；适用气体：低温气体（如氮气、氦气）；室温至 PN4 应用 |
| 低温传输线接头 | 基于“约翰斯顿”设计；尺寸 DN6-DN200, PN25；类型：标准单线接头（公母接头和盲插头）、多同轴联轴器；可选设计：盲板球阀、防X射线密封等 | 低温联轴器应用；安装方式：垂直或水平（带弹簧冷密封）；适用场景：气体传输线；高压隔离可达 3.0kV | |
| 特殊阀门 | Bättig 特殊阀门 | DN6-DN50（PN280）、DN6-DN100（PN100）；手动或气动提升阀杆；阀座可互换；密封：波纹管密封或压盖密封；温度范围：-270°C 至 +50°C | 工艺阀；适用气体：氮气、空气、压缩天然气、液化天然气、氦气、氢气；低温环境（低至 -250°C）；原装备用部件 |

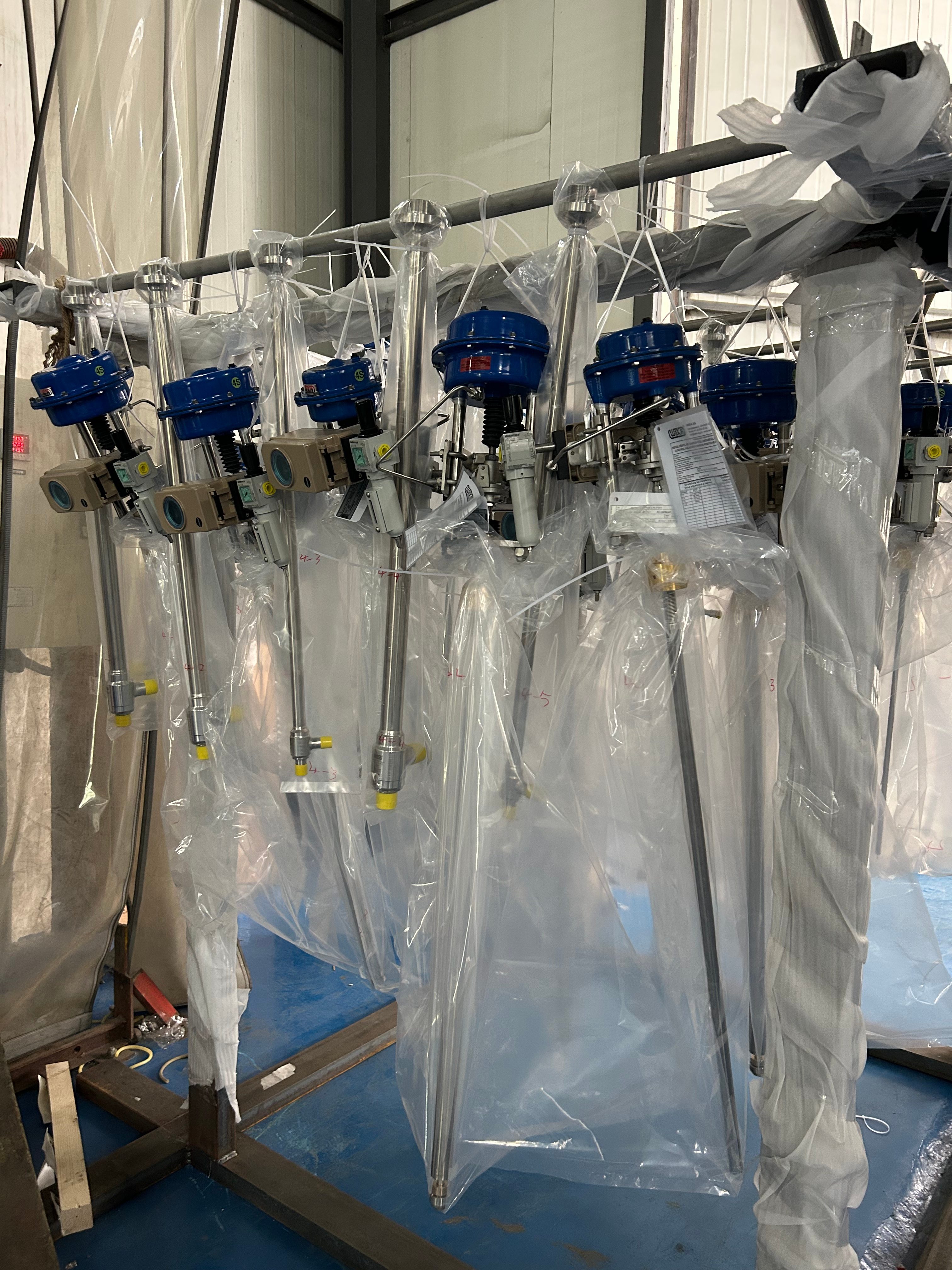

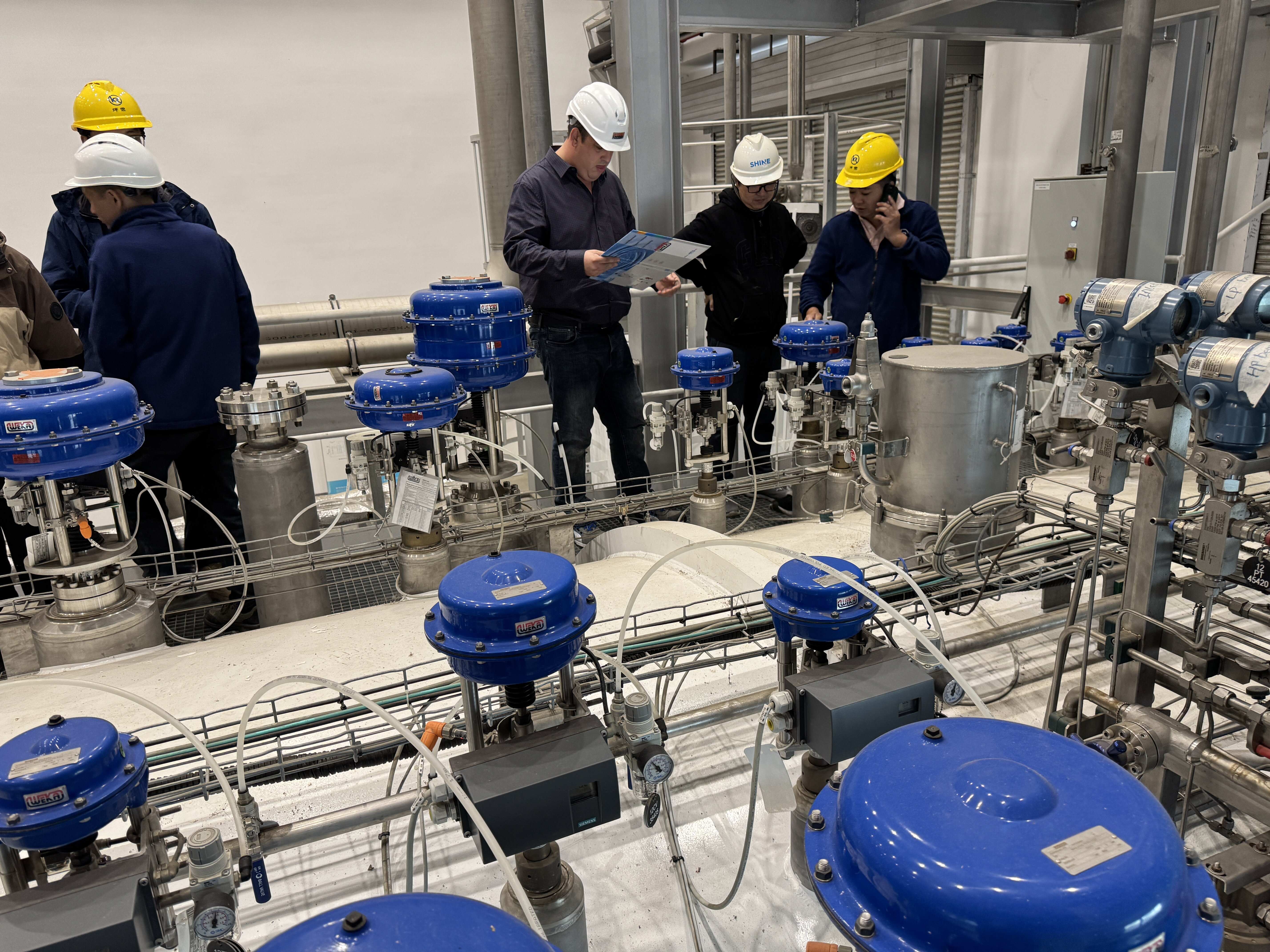

阀门安装及测试：
| 产品类别 | 型号/系列 | 压力等级(PN) | 温度范围(℃) | 通径(DN) | 连接方式 | 密封方式 | 核心应用 | 特殊特性 |
| 高压针阀 | NV/CNV | 110-420 | -200~+100 | 4-15 | 焊颈/螺纹/对焊 | PTFE或石墨压盖 | 仪表接口、吹扫（氮气/空气/氩气） | 支持低温至-250℃ |
| 高压氧气针阀 | NV/CNV (氧气系列) | 80-110 | -196~+90 | 8-15 | 对焊/承插焊 | 石墨压盖+BAM防护材料 | 气体/液氧系统 | 通过林德质量审核 |
| 高压工艺阀 | 提升阀杆（手动/气动） | ≤420 | -250~+50 | 6-100 | 法兰/螺纹/对焊 | 弹簧PTFE V形环+O形环 | 工艺阀（CNG/LNG/氦气/氢气） | 防井喷结构，可低温扩展 |
| 高压氢气阀 | 提升阀杆（手动/气动） | ≤640 | -250~+50 | 6-25 | 对焊/高压螺纹 | PTFE V形环+O形环+防松连接 | 氢气工艺调节/安全切断 | 防井喷结构 |
| 1000bar超高压阀 | 提升阀杆（手动/气动） | 1000 | -250~+50 | 6-15 | 对焊/高压螺纹 | 双PTFE V形环+防松连接 | 高压气态氢工艺调节 | 氢气操作安全认证 |
| 高压止回阀 | 单向阀/倾卸阀 | ≤640 | -50~+50 | 6-25 | 对焊/高压螺纹 | 可互换阀座密封 | 氢气安全系统 | - |
| 低温无顶阀 | 提升阀杆（手动/气动） | 25 | -271~+50 | 20-80+ | 对焊（直通/角式） | 波纹管/四环密封 | 氮气/空气/氧气工艺阀 | 适用于真空绝热阀箱 |
| 低温四环密封阀 | 提升阀杆（手动/气动） | 25 | -271~+50 | 6-300 | 对焊（直通/角式） | 四环密封 | 通用低温工艺阀 | 内置法兰支持真空阀箱焊接 |
| 低温波纹管密封阀 | 提升阀杆（手动/气动） | 25 | -271~+50 | 6-300 | 对焊（直通/角式） | 波纹管密封 | 氦气/氢气工艺阀（阀箱内） | 林德/液空氦液化器标准方案 |
| 温波纹管密封阀 | 提升阀杆（手动/气动） | 25 | -271~+50 | 6-300 | 对焊（直通/角式） | 波纹管密封 | 氦气/氢气工艺阀（阀箱外） | 同液化器标准方案 |
| 低温双密封阀 | 提升阀杆（手动/气动） | 25 | -271~+50 | 6-300 | 对焊（直通/角式） | 双波纹管/波纹管+O形圈 | 氦/氘/氚亚大气工艺 | 防松连接设计 |
| 低温止回阀 | - | 25/40 | 低温 | 6-200 | - | 低开裂压力设计 | 回收管路 | - |
| 低温传输线接头 | 约翰斯顿原理联轴器 | 25 | - | 6-200 | 垂直/水平安装 | 弹簧冷密封 | 单线/多同轴耦合 | 支持3.0kV高压隔离 |
| BÄTTIG特殊阀门 | 提升阀杆（手动/气动） | ≤280 (DN50) | -270~+50 | 6-100 | 法兰/螺纹/对焊 | 波纹管/压盖密封 | 原装备件（1975-2007） | 支持低温扩展 |
